Effiziente Nutzung von Wärmerückgewinnung und Abwärme

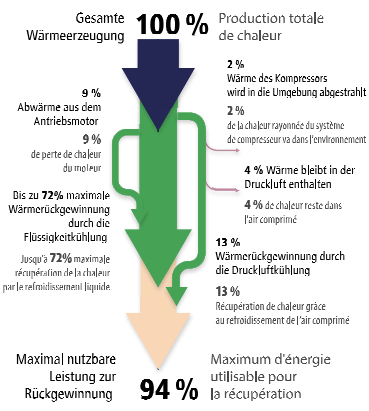

Die Nutzung von Abwärme aus Druckluftkompressoren bietet erhebliche Vorteile, sowohl hinsichtlich der Energieeffizienz als auch der Nachhaltigkeit. Durch die gezielte Nutzung der Abwärme, die bei der Erwärmung von Brauchwasser sowie bei der Gebäudeheizung und -kühlung entsteht, können signifikante Energiekosteneinsparungen erzielt werden. Dies trägt nicht nur zur Reduzierung der Betriebskosten bei, sondern leistet auch einen wertvollen Beitrag zur Verringerung des CO2-Ausstoßes. Bei luftgekühlten Kompressoren besteht die Möglichkeit, die Abluft des Kanalsystems oder die Wärme aus dem Ölkreislauf zu nutzen. Wassergekühlte Kompressoren hingegen ermöglichen zusätzlich die Verwendung der Abwärme des Kühlwassers. In diesem Zusammenhang bieten wir verschiedene Systeme zur Wärmerückgewinnung an. Die gewonnene Energie kann sowohl zur Raumheizung, beispielsweise durch die Nutzung von Abluftwärme oder zur Erzeugung von Warmwasser für Heizungszwecke, als auch zur Erwärmung von Brauchwasser verwendet werden.

Raumheizung durch Abluftwärme

Die erwärmte Kühlluft wird durch ein ausgeklügeltes Kanalsystem zur Beheizung der Räume eingesetzt. Temperaturgesteuerte Klappen ermöglichen die präzise Regelung und Anpassung der Raumtemperatur. Die Länge der Kanäle ist durch die Restdruckverhältnisse des Kompressors limitiert. Für längere Kanalsysteme sind zusätzliche Ventilatoren erforderlich. In der Winterperiode wird die Wärme der Abluft vollständig oder teilweise zur Heizungsnutzung herangezogen, während sie im Sommer über einen Abluftkanal nach außen geleitet wird.

Vorteile

Maximale Wärmerückgewinnung
Geringe Investitionskosten, keine Umrüstung des Kompressors notwendig

Warmwasser für Heizzwecke

Bei der Aufbereitung des Heizwassers wird der Haupt-Rücklauf der Heizungsanlage durch den Plattenwärmetauscher des Kompressors geleitet. Das heiße Öl des Kompressors erwärmt im Gegenstrom das Wasser, welches anschließend vorgeheizt in der Heizzentrale eintrifft.

Vorteile

Die Anordnung ist unkompliziert, der Mehraufwand für Investitionen gering.
Durch die Einsparung von Heizkosten amortisiert sich die Anlage u.U. in weniger als einem Jahr

Wärme für Brauchwasser

Die Funktionsweise entspricht derjenigen der Wassererwärmung zu Heizungszwecken. Durch die Implementierung von Sicherheits-Wärmetauschern sowie von Zwischenkreisläufen wird selbst im Falle von Defekten ein Eindringen des Öls in das Trinkwasser effektiv verhindert.

Prozesswärme

Die Abwärme des Kompressors kann in verschiedenen Fertigungsprozessen als Prozesswärme eingesetzt werden, beispielsweise in der Galvanik, in Wäschereien, zur Erzeugung von Reinigungswasser oder bei Dampfanwendungen. Da Prozesswärme ganzjährig benötigt wird, erfolgt eine besonders effiziente Nutzung der Kompressor-Abwärme, die über die Heizperiode hinaus von Bedeutung ist.

Integrierte Wärmerückgewinnung

Die Implementierung von Wärmerückgewinnungssystemen kann auch bei bestehenden Druckluftversorgungen von erheblichem Nutzen sein. Wir bieten maßgeschneiderte Nachrüstsätze an, die mit nahezu allen Kompressortypen kompatibel sind, einschließlich Schraubenkompressoren, unabhängig von Baujahr, Leistung und Hersteller. Diese Nachrüstsätze zur Wärmerückgewinnung ermöglichen eine individuelle Auslegung des Plattenwärmetauschers, wodurch die Abwärme optimal genutzt werden kann.

Externe Wärmerückgewinnung

Ein Wärmerückgewinnungssystem kann auch extern in unmittelbarer Nähe zum Kompressor installiert werden. Dies ist insbesondere dann von Vorteil, wenn spezifische Anforderungen an die Wärmerückgewinnung bestehen, die durch ein integriertes System nicht adäquat erfüllt werden können. Häufig ist der verfügbare Platz innerhalb des Kompressors limitiert, insbesondere wenn bereits ein Kältetrockner sowie eine Drehzahlregelung integriert sind. In solchen Fällen erweist sich die externe Wärmerückgewinnung als sinnvoll, da sie in den Ölkreislauf integriert werden kann. Externe Wärmerückgewinnungssysteme können bereits ab einer Kompressorleistung von 11 kW wirtschaftlich rentabel sein.

Nachrüstsätze zur Wärmerückgewinnung

Auch für eine bestehende Druckluftversorgung kann die Implementierung von Wärmerückgewinnungssystemen von erheblichem Nutzen sein. Wir offerieren Nachrüstsätze, die mit nahezu allen Kompressoren kompatibel sind, einschließlich Schraubenkompressoren, unabhängig von Baujahr, Leistung und Hersteller. Diese Nachrüstsätze zur Wärmerückgewinnung ermöglichen eine maßgeschneiderte Auslegung des Plattenwärmetauschers, wodurch die Abwärme effizient und optimal genutzt werden kann.
